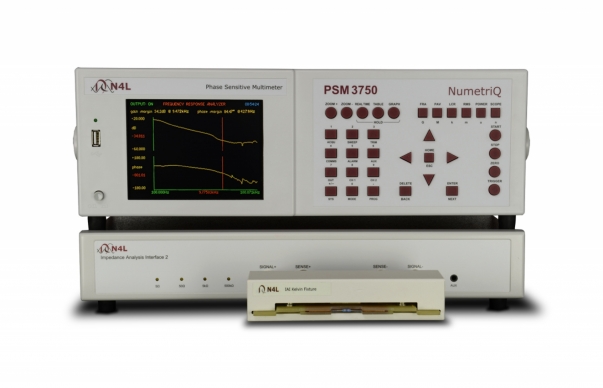

Frequency Response Analyzer von DC - 50 MHz

Die Frequency Response Analyzer von Newtons4th N4L sind Alleskönner. Die Hauptanwendungen sind Bodeplot und Phasenplit, Gain-Margin und Phase-Margin von z.B. Regelkreise von Schaltnetzteilen sowie die Impedanz-Analyse bis zu 50 MHz. Mit dem Komponenten-Test Fixture für Bauteile haben Sei die Möglichkeit, das Instrument als LCR-Meter einzusetzen und für Leistungsanwendungen als Power-Meter. Die Frequency Response Analyzer von N4L bieten folgnde Messinstrumente in einem Gehäuse an:

- Frequency Response Analyzer zur Frequenzgang-Analyse

- Impedance Analyzer - Mit dem Zusatz des Impedance Analyzer Interface IAI kann die Impedanz bis zu einer Frequenz von 50 MHz gemessen werden.

- LCR-Meter - L, C, R, Q, Tang Delta, Impedance, Phase

-   Phase Angle Voltmeter

- True RMS Voltmeter

- Power Meter

- Harmonic Analyzer bis zu 100ten Harmonischen

Mit dem eingebauten Signalgenerator werden die für die Analyse benötigen Signale kalibriert generiert. Mitgelieferte Software erlaubt es, lange Aufzeichnungen auszuwerten und einfach Bode- und Phasenplot für Rapporte zu generieren.

Für LCR-Merrungen oder Impedanz-Messungen wird der PSM3750 ergänzt mit dem Impoedance Analyzer Interface, womit die volle Bandbreite des Instruments für diese Analysen zur Verfügung steht.
