Tameq AppNote-Teledyne LeCroy MAUI Studio Pro-Parameter Measure-Top (D)

Parameter Measure - Top

In diesem Artikel wird beschrieben, wie ein Oszilloskop den Messwert Schulter (top) aus einer Kurve ermittelt.

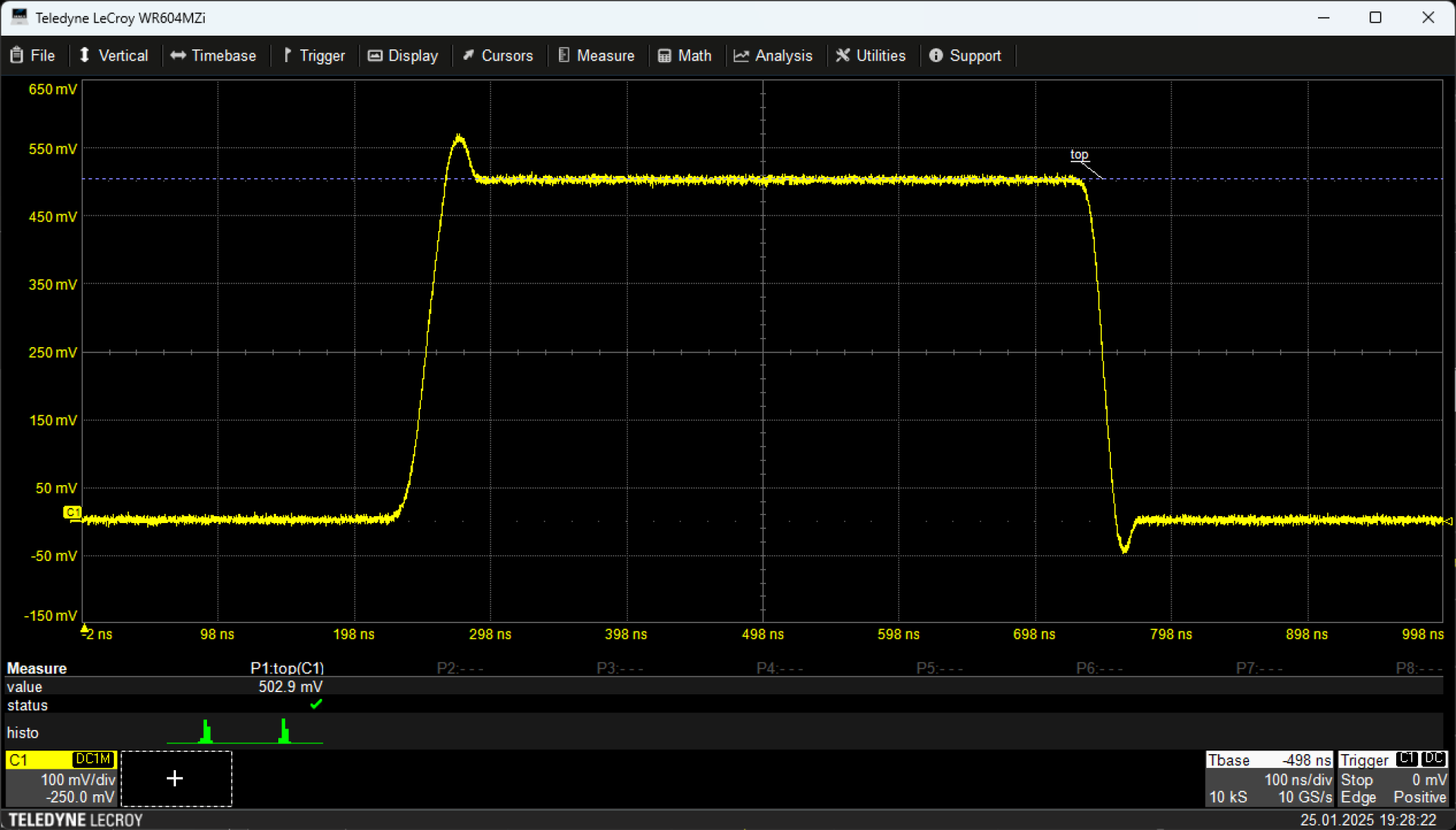

Abbildung 1 - Der Messwert Top der erfassten Kurve wird ermittelt.
Abbildung 1 - Der Messwert Top der erfassten Kurve wird ermittelt.

Der Wert der Schulter (top) wird ermittelt.


Der Schulterwert einer Kurve entspricht dem Abstand von der Null-Linie bis zum häufigsten Wert der Schulter (top) der Kurve.

Der Schulterwert kann negative oder positive Werte annehmen.

Der Schulterwert berücksichtigt den Überschwinger (overshoot) nicht.


Der Messwert von P1: top (C1) = 502.9 mV

Tameq - MAUI Studio Pro - Parameter Measure - Top

Das ist eine Applikations-Schrift von Tameq - Feedback und Fragen sind sehr willkommen!
