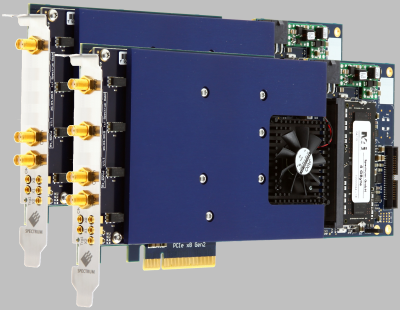

Super-Schnelle Arbiträr-Generator Karte mit 1.25 GS/s 16 Bit von Spectrum

Der Frequenz- sowie der Dynamikbereich der PCI Express Produkte deckt Aufgabenbereiche für Ingenieurwesen und Wissenschaft im Bereich Kommunikation, Radar, Halbleiter, Komponententest, Nano-Technologie, Medientest, Automation, Ultraschall, Optik und Physik sowie medizinische und biologische Naturwissenschaften ab. Die AWGs können nahezu beliebige Wellenformen erzeugen womit sie eine perfekte Signalquelle zur Stimulation von elektronischen Geräten wie Verstärker, Filter, Empfänger oder digitalen Schnittstellen werden. Da sie es ermöglichen, echte Signale wiederzugeben oder künstlich zu erzeugen können die Karten ebenso fehlende Komponenten simulieren oder ersetzen. Signalformen können mit einem Digitizer oder einem anderen Instrument aufgenommen und in den Speicher geladen werden. Genauso können die Signalformen mathematisch beschrieben oder aus anderen Software-Tools wie MATLAB oder LabVIEW importiert werden.

Basierend auf Spectrums bewährter M4i Plattform von PCI Express (PCIe) Karten sind diese Instrumente deutlich kleiner als konventionelle Instrumente und können in den meisten modernen PCs eingesetzt werden. Die AWG Karte wird dazu einfach in einen freien x8 oder x16 Slot gesteckt, Treiber installiert, Spectrum Software SBench 6 installiert und schon kann die erste Wellenform ausgegeben werden. Die Generatorkarten sind vollständig programmierbar und arbeiten zusammen mit Spectrums eigener SBench 6 Software sowie mit Software von Drittherstellern wie LabVIEW, LabWindows oder MATLAB.

Basierend auf den bewährten Spectrum Treibern für Windows und Linux werden verschiedene Beispiele für Visual C++, Borland C++, Gnu C++, Visual Basic, VB.NET, Delphi, C#, J# und Python mitgeliefert.
Zur Generierung von langen und komplexen Wellenformen ist der Generator mit 2 GSamples On-Board Speicher ausgestattet und unterstützt verschiedene Betriebsmodi wie Single-Shot, Loop, FIFO (Streaming), Gated sowie Sequenzsteuerung. Im FIFO-Modus nutzen die Karten die schnelle PCIe x8 Gen2 Schnittstelle um Daten kontinuierlich mit einer Geschwindigkeit von mehr als 2,8 GByte/s aus dem PC Speicher in die Generatorkarte zu übertragen. Bei der Nutzung von zwei Ausgängen werden die D/A Wandler komplett synchron aus einer gemeinsamen Taktquelle betrieben um den Phasenfehler zu minimieren. Mehr synchrone Kanäle können bei Bedarf über die Option Star-Hub genutzt werden, diese erlaubt bei bis zu 8 Karten Takt und Trigger zu synchronisieren. Damit können Systeme mit bis zu 16 vollständig synchronen Kanälen aufgebaut werden.

Der Arbitrary Waveform Generator kann auf allen Kanälen Ausgangssignale zwischen ±160 mV und ±4 V in hochohmige Terminierung sowie ±80 mV bis ±2,0 V in 50 Ω Terminierung erzeugen. Mit der 16 Bit Digital-Analog-Auflösung können die Ausgangssignale extrem fein aufgelöst werden und liefern sehr gute dynamische Ergebnisse sowohl beim Signal-Rauschabstand (SNR) mit bis zu 72 dB sowie beim störungsfreien Dynamikbereich (SFDR) mit bis zu 98 dB.

Die Kanäle werden mit einem Takt aus einer hochpräzisen und jitterarmen PLL versorgt, die ihren Takt entweder aus einer internen Referenz oder aus einem extern eingespeisten Referenzsignal bekommt. Die frontseitigen universellen Hilfsanschlüsse erweitern die Flexibilität des AWGs um asynchrone oder synchrone Digitalausgänge (Marker Ausgänge), asynchrone Digitaleingänge, Triggerausgang, Run- und Arm-Status sowie den internen Ausgabetakt der D/A Wandler.

Die einkanalige M4i.6630-x8 sowie die zweikanalige M4i.6631-x8 sind ab sofort verfügbar und werden komplett mit Treibern und Beispielen sowie einer zweijährigen Herstellergarantie geliefert. Technischer Support sowie die Software- und Firmware-Updates sind kostenlos verfügbar.
