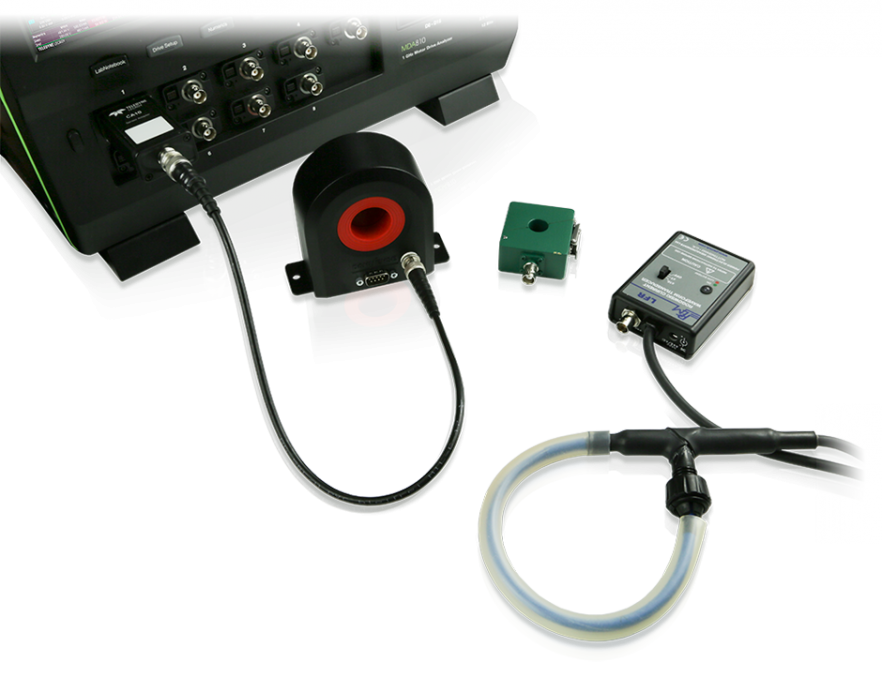

Einfaches Integrieren einer 3rd Party Stromsonde mit einem Oszilloskop von Teledyne LeCroy

Sehr einfache Handhabung

Sobald der Adapter CA10 an das Teledyne LeCroy Oszilloskop angeschlossen wird kann die einfache und schnelle Programmierung der Empfindlichkeit, also der Umrechnungsfaktors vorgenommen werden. Damit ist ein 3rd Party Stromsensor in wenigen Minuten einsetztbar, als ob es sich um eine Stromzange von Teledyne LeCroy handeln würde.

Der Teledyne ProBus Stromsonden-Adapter ist programmierbar und personalisierbar mit Shunf und Filterkomponenten. Sobald der CA10 auf einen Stromsensor von z.B. LEM, Danisense oder Chauvin-Arnoux programmiert ist zeigt das Oszilloskop den Stromwert skaliert in Ampere an, genauso, als ob dieser Stromsensor über einen ProBus-Anschluss verfügte. Damit ist es mit dem CA10 sehr enfach, 3rd Party Stromsensoren in die Oszilloskop-Umgebung zu integrieren. Das Risiko entfällt, bei der Umrechnung der Empfindlichkeit Fehler zu machen und zur Dokumentation ist die Umrechnung von Strom in Spannung nachvollziehbar.

Flexibilität bei der Strommessung

Alle möglichen Stromsensoren wie Rogowski-Spulen von N4L oder PEM, Current Transducer von LEM oder Danisense sowie Stromzangen von Newtons4th oder Chauvin-Arnoux können konfiguriert werden mit dem CA10 Current Probe Adapter für den Anschluss an ein Oszilloskop von Teledyne LeCroy mit ProBus-Anschluss. Es wird minimum ein Oszilloskop der Serie HDO4000 benötigt.

Customization

Falls ein Shunt-Widerstand benötigt wird zur Umwandlung von Strom in Spannung, so kann dieser im CA10 eingebaut werden. Auch sind Platzhalter vorhanden für LCR-Filter-Komponenten, falls ein personalisiertes Filter benötigt wird.
