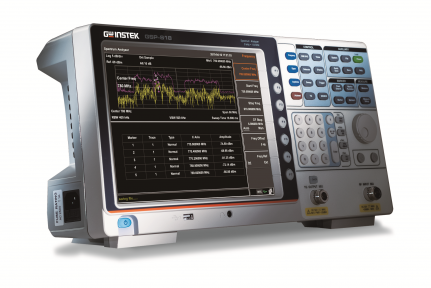

GW Instek Spectrum Analyzer GSP-818

GSP-818 ist ein neuer allgemeiner Spektrumanalysator zu einem sehr attraktiven Preis, mit einem Frequenzbereich von 1,8 GHz und der Prüfanforderungen für HF-Produkte während der Entwicklungs-/Produktionsphase erfüllt. Der GSP-818 verfügt über einen eingebauten 20dB-Verstärker und bietet einen einstellbaren Bereich der Auflösebandbreite (RBW) von 10Hz bis 3MHz. Darüber hinaus verfügt er über die AM/FM-Signaldemodulationsfunktion und die ACPR/OCBW/CHPW-Testfunktionen, um die Anforderungen der allgemeinen HF-Signalmessung zu erfüllen. Weiter kann die eingebaute Time Spec-Funktion des GSP-818 gleichzeitig den Zusammenhang zwischen der Anzeige Leistung, Frequenz und Zeit anzeigen. Die Funktion Bandbreiten-Zoom kann verwendet werden, um die Spektralleistung von Signalen unter verschiedenen Span anzuzeigen. Die Funktion Grenzwertlinie bietet zwei verschiedene Einstellungen für die Grenzwertlinie: Windows Measure und Limit Line Function. Anwender können diese Funktionen für ein breiteres Spektrum an Messanwendungen nutzen.
Um eine klarere Signalbeobachtung zu erreichen, verwendet das GSP-818 einen 10,4" grossen Bildschirm mit SVGA (800 * 600) Auflösung. Was die Kommunikationsschnittstelle betrifft, so bietet das GSP-818 sowohl USB TMC- als auch LAN-Schnittstellen. Über den USB-Host können Benutzer schnell die nach den Messungen gespeicherten Dateien abrufen. Die USB-Geräte- und LAN-Schnittstelle ermöglichen es dem Benutzer, das GSP-818 über die spezielle PC-Software zu steuern oder ein Programm zu verwenden, das mit den entsprechenden Befehlen erstellt wurde.
GSP-818 bietet auch zwei Optionen: TG- und EMI-Detektor. Es unterscheidet sich aber von den Vorgängermodellen. Wenn Kunden Optionen benötigen, ist es nicht notwendig, das Gerät einzuschicken. Kunden müssen nur die entsprechende Softwarelizenz (Software Keycode) erwerben, um die erworbene Option zu aktivieren, was die Effizienz deutlich verbessert.


Anwendungen

- Überprüfung und Analyse der Spektraleigenschaften
- Analyse der AM- und FM-Signalcharakteristik
- Überwachung des vom SNG-Fahrzeug hochgeladenen Signals
- Für ein kompaktes Prüfsystem
- Messung des Frequenzgangs von HF-Kabeln, Dämpfungsgliedern, Filtern und Verstärkern

Das folgende Zubehör ist standardmässig enthalten:

- Power Cord

- Certificate of Calibration

- CD-ROM (with Quick Start Guide, User Manual, Programming Manual, SpectrumShot Software, SpectrumShot Guide)

Optional sind folgende Teile erhältlich:

Options
Option 01   Tracking Generator (via software keycode)
Option 02   EMI Filter and EMI Detector (via software keycode)
