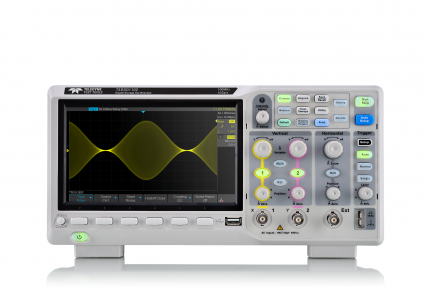

Teledyne Test Tools T3DSO1102 Oszilloskop
- 2-Kanäle, 100 MHz Bandbreite
- 500 MS/s Abtastrate pro Kanal, 1 GS/s interleaved
- 7 MPte Speicher pro Kanal, 14 MS interleaved
- Schnelle 1 MPte FFT
- Waveform Wiederholrate bis zu 400'000 Kurven pro Sekunde
- Serieller Bus Triggern und Dekodieren von CAN, LIN, I2C, SPI, UART und RS232
- 8 Mathematikfunktionen inklusive FFT und Integral
- 38 Messparameter
- History-Funktion bis zu 80'000 Kurven
- Sequence Mode Datenerfassung
- Optional Mixed Signal Oszilloskop (MSO)
- 7” 800x480 TFT LCD Display
Preise (exkl. MWSt.):
SFr. 915.-
Dieses Oszilloskop bestellen wir gerne für Sie.
Teledyne Test Tools lanciert eine neue Serie von preiswerten digitalen Speicheroszilloskopen.
Das T3DSO1102 hat eine Bandbreite von 100 MHz, eine maximale Abtastrate von 1 GS/s (500 MS/s im 2-Kanal-Mode) und einen tiefen Speicher von 7 MS pro Kanal, 14 MS im 1-Kanal-Mode.
Mit den technischen Spezifikationen, den 38 Messparameter, der schnellen Frequenzanalyse mit der FFT-Mathematikfunktion bis zu 1 MPunkte und weitern Mathematikfunktionen wie Integral und Differential machen aus diesem Oszilloskop mit sehr gutem Preis/Leistungsverhältnis ein ideales Messgerät für Studenten an technischen Schulen. Das Oszilloskop T3DSO1102 hat nicht nur umfangreiche Triggermöglichkeiten mit Runt und Interval, es hat bietet schon standardmässig Trigger und Dekodieren der seriellen Bus-Signale CAN, LIN, I2C, SPI, UART und RS232 an.
Optional kann dieses Oszilloskop erweitert werden zum Mixed Signal Oszilloskop (MSO) mit 16-Digital-Kanäle sowie mit einem Arbiträrgenerator ergänzt werden. Sobald der Generator freigeschaltet ist kann damit ein Bodeplot dargestellt werden.
Die Oszilloskope der T3DSO-1000-Serie können schnell via USB oder LAN an einen Computer angeschlossen und ferngesteuert werden.
Haben wir Ihr Interesse geweckt ? Fordern Sie unverbindlich ein Demo-Gerät an.
Erfasst bis zu 400'000 Kurven pro Sekunde
Falls im Signal Schwebungen vorkommen oder abgeschätzt werden soll, wie gross das Jittern eines Signales ist, dann ist die Wiederholrate der Messungen von Bedeutung. Oszilloskope der Serie T3DSO1000 können im Sequence Mode Kurven mit einer Wiederholrate von bis zu 400'000 Kurven/s erfassen, im Normal-Mode bis zu 100'000 Kurven/s.
256 Color Gradient Display
Zum analogen Visualisieren der Häufigkeit, bei der ein Signal einen bestimmten Kurvenverlauf hat, dient hilft der Color Graded Display Mode, auch Persistance Mode genannt. Man erkennt sehr schnell, welche Kurvenform rar vorkommt, und welche sehr häufig.
Tiefer Speicher mit 7 MS pro Kanal
Sobald ein grosses Datenerfassungs-Fenster benötigt wird spielt der Speicher eine wichtige Rolle. Ein grosser Speicher erlaubt das Erfassen von grossen Zeitfenstern mit grösserer Abtastrate, als mit einem kleinen Speicher. Dabei ist es wichtig, die Abtastrate immer im Auge zu behalten, um ein Unterabtasten zu vermeiden (Aliasing-Effekt). Ein tiefer Speicher verhindert die Gefahr der Unterabtastung.
Advanced Math Function
Die standard Mathematik-Funktioneen umfassen Basis-Arithmetikfunktionen und erweiterte Funktionen wie Quadratwurzel und FFT für eine schnelle Frequenzanalyse.
Dekodieren von seriellen Bus-Signalen und Mixed Signal Oscilloscope (standard)
Mächtige Optionen wie der Dekoder von seriellen Bus-Signalen wie CAN, LIN, I2C, SPI und UART ergäntz mit den digitalen Kanälen erweitern das Oszilloskop zum Debug-System von komplexen Signalen.
History Mode
Bis zu 80'000 der letzten Datenerfassungen können im History Mode abgespielt werden. Haben Sie ein Trigger-Ereignis verpasst ? Schalten Sie schnell den History Mode ein und spielen Sie das Signal ab zur Suche nach dem verpassten Ereignis.
EasyScope Applikations-Software
Mit der kostenlosen Software EasyScope kann ohne programmieren schnell eine Verbindung zum Oszilloskop hergestellt werden. EasyScope erlaubt das einfache Auslesen von erfassten Kurven auf den Computer und ist sehr hilfreich beim Erstellen von Reports.
Das folgende Zubehör ist im Lieferumfang dabei:
1 x Netzkabel
1 x passiver Tastkopf pro Kanal
1 x USB-Kabel
Getting Started Manual
