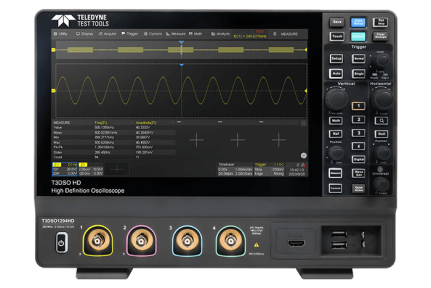

Teledyne LeCroy T3DSO1104HD Oszilloskop
- 4-Kanäle, 100 MHz Bandbreite
- HD - 12-bit permanente vertikale Auflösung
- 500 MS/s Abtastrate pro Kanal, 1 GS/s im Zweikanalmode,
2 GS/s im Einkanalmode - 25 MPte Speicher pro Kanal, 50 MPte im Zweikanalmode,
100 MPte im Einkanalmode - History Mode - Abspielen von bis zu 80'000 Kurven
- Serielle Bus Dekoder für I2C, SPI, UART,
CAN, LIN, CAN FD, I2S, MIL-STD-1553B, FlexRay,
SENT & Manchester - Zonen-Triggerung
- Integrierter 25 MHz Waveform-Generator
- Bodeplot mit optionalem externen USB-AWG oder ext. T3AFG
- Grosser 10.1" TFT LCD Bildschirm 1024x600
- LAN oder USB Remote Control
- Browser Control dank eingebautem WebServer
- LabVIEW-Treiber zur Programmierung
Preise (exkl. MWSt.):
Sfr. 1'995.-
Dieses Oszilloskop bestellen wir gerne für Sie.
1x Vorführgerät im Zulauf
Die Oszilloskope der neuen T3DSO1000HD-Serie bietet Bandbreiten von 100 MHz bis zu 200 MHz !
Die 1000HD-Serie der T3DSO's von Teledyne LeCroy kommt mit einem tiefen Speicher von bis zu 25 MS pro Kanal (100 MS im Einkanal-Mode) und einer schnelleren Abtastrate bis zu 500 MS/s (2 GS/s im Einkanal-Mode).
Die handliche T3DSO1000HD-Serie von Teledyne LeCroy Oszolloskopen erweitert die mächtige und bewährte Oszilloskop-Plattform nun auch auf die Einsteigerklasse mit einer vertikalen Auflösung von 12-bit. Damit profitieren die Anwender von der einfachen und intuitiven Benutzerführung, den vielen Analysemöglichkeiten und 16x höherer vertikalen Auflösung..
Das T3DSO1104HD Oszilloskop hat eine Bandbreite von 100 MHz. Dabei ermöglicht der tiefe Speicher auch das Erfassen von grösseren Zeitfenstern bei schneller oder maximaler Abtastrate. Damit die volle Bandbreite genutzt werden kann ist jeweils die digitale Bandbreite zu beachten, die der Nyquist-Frequenz entspricht, also der halben Abtastrate. Je mehr Speicher zur Verfügung steht, umso grösser kann das Zeitfenster eingestellt werden ohne das Nyquist-Theorem zu verletzen.
Ganz neu in dieser Oszilloskope-Kategorie ist das Bodeplot zum Beispiel für das Ausmessen von Tiefpass-Filtern. Dazu wird ein externer optinaler USB-Waveform-Generator verwendet oder ein externen Waveform-Generator der Serie T3AFG.
Das T3DSO1000HD Oszilloskop wird eingesetzt in der Fehlersuche, in der
Entwicklung von elektronischen Schaltungen und in der Dekodierung und
Triggerung von seriellen Signalen wie SPI, I2C, UART, CAN, LIN und FlexRay zum Einsatz.
Auch für Anwendungen im Bereich der Leistungselektronik ist das T3DSO1000HD Oszilloskop aufgrund der Verkettung von Mathematikfunktionen, der Kombination von Stromzangen und Differenztastköpfen und der Power Measure Analysis Software gut geeignet. Dabei
macht der Touch-Screen das Arbeiten mit dem leistungsfähigen Messgerät
sehr angenehm.
Lassen Sie sich das Oszilloskop vorführen und testen Sie es mit Ihren Signalen.
Dekodierung von seriellen Protokollen
Für
die T3DSO2000HD-Serie sind standardmässig Trigger und Dekodierung für
die Analyse von seriellen Datenprotokollen erhältlich, darunter Embedded
Protokolle wie CAN, Flexray, I2C, SPI und UART. Die gemeinsame Darstellung
der dekodierten Protokollinhalte mit dem gemessenen Leitungssignal
ermöglicht die gleichzeitige Auswertung der Physikalischen- und der
Protokollebene und erleichtert Entwicklung und Fehlersuche.
Optional - Digitale Logikanalyse - Mixed Signal Mode
Der Mixed Signal Mode dient der gleichzeitigen Erfassung und gemeinsamen Darstellung von analogen und digitalen Signalen. Die Modelle T3DSO2000HD-MS werden mit den Logik-Pads geliefert und die Digitalkanäle stehen zur Verfügung. Optional können die Geräte der Serie T3DSO2000HD um eine 16-kanalige Logikanalyse erweitert werden.
Segmentierte Erfassung und History Mode
Die
individuelle Aufteilung des Erfassungsspeichers in einzelne Segmente
ermöglicht eine erheblich gesteigerte Effizienz bei der Aufzeichnung
bestimmter Signalformen, z.B. Pulsfolgen mit längeren Pausen. Dies
erlaubt eine optimale Ausnutzung des zur Verfügung stehenden Speichers
für die relevanten Signalinhalte.
Im History Mode können Sie
rückwärts durch die zuletzt getätigten Erfassungen blättern und so
Vergleiche zwischen den einzelnen Aufzeichnungen anstellen. Definitiv
eine hilfreiche Option bei der Fehlersuche.
Bodeplot mit optinalem externem USB-AWG-Modul oder externem T3AFG
Die T3DSO1000HD Bode Plot Anwendung kann einen externen 50 MHz USB-AWG ansteuern oder einen externen T3AFG, um Bode-Plot-Messungen von passiven oder aktiven Komponenten und Schaltungen automatisch durchzuführen. Die Anwendung scannt den Amplituden Amplituden- und Phasengang über der Frequenz ab. Der externe USB-Waveform-Generator ermöglicht Bode Plot Messungen bis zu 50 MHz.
Schnelle Updaterate
Mit bis zu 120'000 Datenerfassungen pro Sekunde im Normal-Mode und bis zu 500'000 Datenerfassungen pro Sekunde im Sequence-Mode bleiben ihnen keine Signaldetails verborgen. Modulationen und Signalanomalien lassen sich so noch präziser erkennen, darstellen und Anomalien Detektieren.
Browser Control mit eingebautem WebServer
Der eingebaute Webserver ermöglicht dem Benutzer die Steuerung der T3DSO1000HD-Oszilloskope über eine einzige Browser-Webseite zu steuern. Dies bietet den Anwendern eine einfach zu bedienende, vertraute vertraute, browserbasierte Fernsteuerungsschnittstelle zur Überwachung und Fehlersuche.
Das folgende Zubehör ist im Lieferumfang dabei:
- 1 Netzkabel
- 1 USB-Kabel
- 4 passive Tastköpfe
- 1 Quick Start Guide
- 1 Zertifikat
-
Teledyne LeCroy Mixed Signal Oscilloscope T3DSO1000-LS
Teledyne LeCroy Mixed Signal Oszilloskop MSO Logic Probe Set, 16 Ch, 500 MSa/s (Requires MSO Option)
-
Teledyne LeCroy Passiver Tastkopf T3PP350
Teledyne Test Tools DSO Passiver Tastkopf, 350 MHz, 10:1, 1 Mega-Ω/10 Mega-Ω, 300Vrms CAT II für T3DSO1000HD - Series
-
Teledyne Test Tools T3DSO-FGMOD
Teledyne Test Tools 1‐Channel 50MHz Function/Arbitrary Waveform Generator Module for T3DSOHD Series (25MHz For Non HD Models)
Fragen Sie uns an betreffend Remote Control Software zur T3DSO1000HD-Serie und LabVIEW-Treiber
