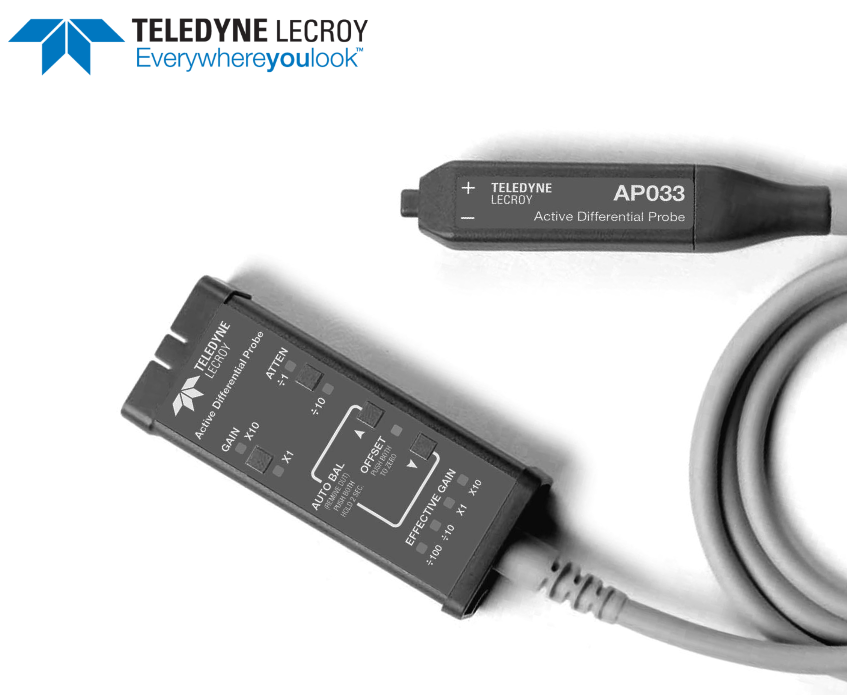

Teledyne LeCroy Differenztastkopf AP033

Eine hohe Bandbreite, exzellente Gleichtaktunterdrückung (CMRR) und kleines Rauschen machen den aktiven Differenztastkopf AP033 ideal für Anwendungen wie das Entwickeln und Analysieren von Fehlverhalten bei Steuerungen wie auch zum Design von schnurloser Datenkommunikation. Mit dem ProBus-Anschluss wird die AP033 ein wichtiger integrierter Bestandteil Ihres Mess-Systems.

Die AP033 ist ideal für die hochauflösenden HDO4000- und WaveSurfer 3000-Series.

Vollständig integriert: Mit der Schnittstelle ProBus™ wird das AP033 zu einem integralen Bestandteil des Oszilloskops. Die Empfindlichkeit und der Versatz der Sonde können über die Oszilloskop-Frontplatte, die Sonden-Frontplatte oder über Fernsteuerbefehle (GPIB oder RS-232) gesteuert werden. Empfindlichkeit, Offset, Eingangskapazität und Gleichtaktspannungsbereich werden auf dem Oszilloskopbildschirm angezeigt. Bei Verwendung mit einem LeCroy Digitaloszilloskop ist keine externe Stromversorgung erforderlich.

Großer Dynamikbereich: Das AP033 bietet eine Reihe von Empfindlichkeiten von x10 Verstärkung bis ÷10 Dämpfung (sogar ÷100 mit aufsteckbarem Dämpfungsglied) für verschiedene Signale. Die Empfindlichkeit kann bei Verwendung mit einem LeCroy-Oszilloskop stufenlos von 200 µV/div bis 1 V/div eingestellt werden.

Bei hohen Empfindlichkeiten werden die x10 GAIN und die ÷1 ATTENUATION ausgewählt. Dies erzeugt 4 nV/√Hz Eingangsrauschen, ±5 V Gleichtakt-Spannungsbereich (CMVR) und ±400 mV DC-Differenzoffset. Bei niedrigeren Empfindlichkeiten werden x1 GAIN und ÷10 ATTENUATION gewählt, was zu ±50 V CMVR und ±4 V differentiellem Offset führt.

Die Eingangskapazität beträgt nur 2 pF/Seite (1 pF Differenz), wenn die Option ÷10 ATTENUATION gewählt ist. Ablenkfaktoren von 2 mV/div bis 1 V/div können mit nur 2 pF/side Eingangskapazität und ±50 V CMVR erreicht werden.

DC CMRRR ist in beiden ATTENUATION-Einstellungen größer als 10.000:1 (80 dB).

Die AUF/AB-Tasten OFFSET ermöglichen die OFFSET-Steuerung vom Sondenverstärkergehäuse aus. Wenn Sie beide Tasten kurz gedrückt halten, wird der OFFSET auf Null gesetzt.

Ein mitgelieferter AC-Koppelkondensatorkopf (0,1 µF) ermöglicht den Betrieb mit großen Gleichtakt- oder Differenz-DC-Eingängen.

Das Eingangsdämpfungsglied wechselt automatisch von ÷1 auf ÷10, wenn zu viel Gleichtaktsignal erfasst wird. Diese und eine schnelle Eingangsschutzschaltung dienen auch dazu, den Eingang vor potenziell schädlichen Signalen zu schützen. Wenn die Sonde vom Oszilloskop entfernt oder die Stromversorgung abgeschaltet wird, wird automatisch die ÷10 ACHTUNG aufgerufen, so dass die Eingänge bei Nichtgebrauch geschützt bleiben.
