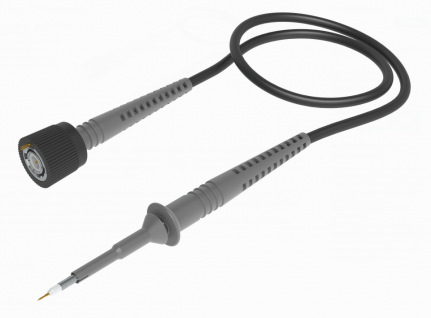

PMK Passiver Tastkopf PML 711A-RO
- 500 MHz Bandbreite
- 700 ps Anstiegszeit
- 400 Vrms CAT I, 300V CAT II
- 1'650 Vpeak
- 10 MΩ Eingangsimpedanz
- 9.5 pF Eingangskapazität, Abgleichbereich 10 pF-25 pF
- 10:1 Abschwächung (automatische Erkennung)
- 2.5 mm Durchmesser
- 1.3 m Kabellänge
- Kompatibel mit:
- Teledyne LeCroy WaveSurfer 3000z
- Teledyne LeCroy WaveSurfer 4000HD
- Teledyne LeCroy WaveSurfer Xs (A, B)
- Teledyne LeCroy HDO (4000, 4000A, 6000, 6000B)
- Teledyne LeCroy WaveRunner 6000(A)
- Teledyne LeCroy WaveRunner Xi
- Teledyne LeCroy WavePro 7 Zi (A)
- Teledyne LeCroy WaveMaster 8 Zi (A)
Preise (exkl. MWSt):
Sfr. 325.-
Passive
Tastköpfe sind die Standard-Tastköpfe mitgeliefert mit den meisten
Oszilloskopen. Meistens haben passive Tastköpfe eine Dämpfung von 10:1
und einen hohen Eingangswiderstand von 10 MΩ. Der hohe
Eingangswiderstand bedeutet, dass der passive Tastkopf eine ideale
Ergänzung zum Oszilloskop ist für niedrige Frequenzen, weil die
Belastung des Schaltkreises mit dem Tastkopf dadurch minimal ist.
Der PML 711T-RO Tastkopf von PMK hat eine Bandbreite von 500 MHz und Dämpfung von 10:1. Angeschlossen an den Eingang eines Oszilloskops kann der Tastkopf über einen Bereich von 10 pF bis 25 pF abgeglichen werden. Er ist ausgelegt für Spannungen bis zu 400 Vrms CAT I, 300 V CAT II. Dieser Tastkopf hat eine automatische Erkennung (RO steht für Read Out) für Oszilloskope, die dieses Eigenschaft unterstützen wie die Oszilloskope von Teledyne LeCroy.
Der Tastkopf PML 711T-RO hat einen kleinen Durchmesser an der Tastkopfspitze von 2.5 mm und eine extrafeine austauschbare Federspitze zum optimalen Kontaktieren.
Dieser Tastkopf ist kompatibel mit den folgenden Oszilloskopen und wird mit viel Zubehör ausgeliefert . Die Einzelheiten können dem Datenblatt und dem Handbuch entnommen werden.
Kompatibilität:
- Teledyne LeCroy WaveSurfer 3000, 3000z
- Teledyne LeCroy WaveSurfer 4000HD
- Teledyne LeCroy WaveSurfer Xs (A, B)
- Teledyne LeCroy HDO4000A, HDO6000A, B
- Teledyne LeCroy WaveRunner 6000(A)
- Teledyne LeCroy WaveRunner Xi
- Teledyne LeCroy WavePro 7 Zi (A)
- Teledyne LeCroy WaveMaster 8 Zi (A)
Optional sind folgende Teile zum PMK Tastkopf PML 711A-RO erhältlich:
- PCB-Adapter Kit 2.5 mm
- Sicherheits-Krokodilklemme rot, schwarz
- Adapter 2.5 mm auf 4 mm Sicherheits-Bananenstecker
- Adapter 2.5 mm auf 2 mm Bananenstecker
- Adapter 2.5 auf 0.8 mm Buchse
- Dual Adapter 2.5 auf 0.8 mm Buchsen
- Dual Adapter 2.5 mm auf offene Leitungen
- QFP IC-Clip 13 mm lang, bis 0.5 mm pitch gelb, grün
- QFP IC-Clip kurz, bis 0.5 mm pitch, gelb, grün
Das folgende Zubehör kommt standardmässig mit jedem PMK PMM 301A-RO Tastkopf:
– 2 Fuss Positioner
- Coding Rings (Set) 3x4 Colors
- Ground Blade 2.5 mm
- Ground Lead 15 cm
- Ground Spring 2.5 mm
- IC-Caps 0.5 to 1.27 mm pitch
- Insulating Cap 2.5 mm
- Protection Cap 2.5 mm
- 2 x Self Adhesive Cu Pads (2 x 2 cm)
- Solid Tip CuBe 0.5 mm
- Spring Tip 0.5 mm
- Sprung Hook 2.5 mm
