Teledyne LeCroy WS4000HD - EMB-I2C-SPI-UART-RS232-Bus Serielle Dekodierung und Triggerung

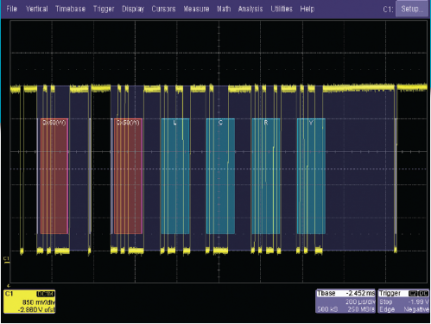

Ausgeklügelte Software-Algorithmen dekodieren aus der Kurve das serielle Protokoll, das anschliessend der Kurve farblich überlagert wird. Der dekodierte Kurvenausschnitt kann leicht ausgewählt werden mit der Zeitbasis- oder Zoom-Einstellung. Die verschiedenen Sektionen des Protokolls sind farblich unterschiedlich dargestellt und machen aus dem Dekodieren von I2C, SPI, UART und RS232 Daten ein Kinderspiel. Das Dekodieren der Protokolle verläuft sehr schnell, auch bei grossen Erfassungsfenstern. Als Anwender wählen Sie das Format, in dem Sie das Protokoll dargestellt haben wollen: Hex, Binär oder ASCII-Format. Die Dekodier-Algorithmen von LeCroy erlauben es, dass das Clock-Signal vom externen Eigang eingspiesen wird, womit ein Kanal für andere Messaufgaben zur Verfügung steht. Falls das Clock-Signal an einem Einganskanal anliegt kann dieser Kanal ausgeschaltet werden, um das Display freizuhalten für Nutzsignale.
